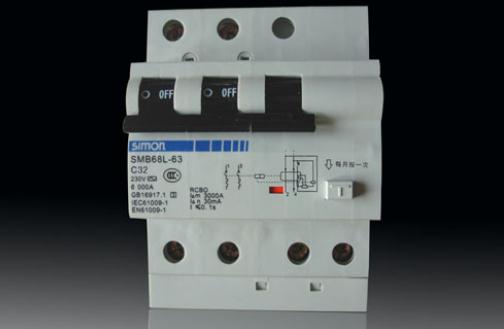

漏電開關的簡介
漏電開關，主要用于防止漏電事故的發生，其開關的動作原理是：在一個鐵芯上有兩個繞組，主繞組和副繞組。主繞組也有兩個繞組：分別為輸入電流繞組和輸出電流繞組。無漏電時，輸入電流和輸出電流相等，在鐵芯上二磁通的矢量和為零，就不會在副繞組上感應出電勢，否則副繞組上就會感應電壓形成，經放大器推動執行機構，使開關跳閘。
相漏電開關是三相四線制是現今普遍采用的，三根火線（紅、綠、黃），一根零線（藍），三根火線之間的電壓是380伏，每根火線對零線間的電壓是220伏。單相的漏電開關一般接線處，寫著左零右火，按照接就好了。不管三相還是單相的漏電開關都是：上面進線，下面出線。
一般按試驗按鈕就足以檢測是否漏電了，漏電保護器的原理是檢測交流電從火線到零線的一進一出電流是否一致來判斷是否動作跳閘的。
漏電開關的工作原理
漏電保護開關的動作原理是：在一個鐵芯上有兩個組：一個輸入電流繞組和一個輸出電流繞組，當無漏電時，輸入電流和輸出電流相等，在鐵芯上二磁通的矢量和為零，就不會在第三個繞組上感應出電勢，否則第三繞組上就會感應電壓形成，經放大去推動執行機構，使開關跳閘。
在上述UPS前面加漏電保護開關，盡管UPS無漏電現象，但由于各次諧波在鐵芯中形成的磁通矢量和由于鐵芯的磁滯作用而不能為零，于是就出現了類似漏電的假象，使漏電保護器頻繁跳閘。
漏電將火線\零線同時穿過一個O型磁環作為初級，次級用N匝輸出去推動一個電磁機構，電磁機構動作則脫扣。原理是正常情況下火線和零線上的電流流進等于流出，所以感應出來的次級電壓也為零，當火線或零線有一根線對地有接地電阻或短路，則火線和零線上的電流出現電壓差，通過次級感應出來，當到一定的差值就推動電磁機構脫開主回路。
