導語：通過吸合、釋放，從而達到了在電路中的導通、切斷的目的。繼電器的“常開、常閉”觸點，來區分：繼電器線圈未通電時處于斷開的靜觸點，稱為“常開觸點”。
延時繼電器的工作原理-延時繼電器的簡介

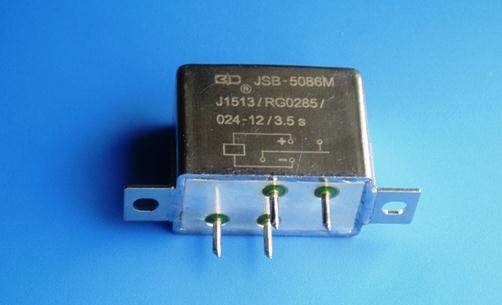

延時繼電器的簡介
延時繼電器的運用很廣泛，主要用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節延時的時間。
主要技術參數如下：
1、額定工作電壓：
是指繼電器正常工作時線圈所需要的電壓，也就是控制電路的控制電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。
2、直流電阻：
是指繼電器中線圈的直流電阻，可以通過萬能表測量。
3、接觸電阻：
是指繼電器中接點接觸后的電阻值，可以通過萬用表測量。對于許多繼電器來說，接觸電阻無窮大或者不穩定是最大的問題。
延時繼電器的工作原理
延時繼電器是一種電磁原理或機械原理實現延時控制的控制電器。它的種類，有電磁式延時繼電器；電動式時間繼電器；熱延時繼電器；混合式延時繼電器；固體時間繼電器。
電磁式延時繼電器由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上的電壓，線圈中就會流過的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回的，使動觸點與的靜觸點（常閉觸點）吸合。
通過吸合、釋放，從而達到了在電路中的導通、切斷的目的。繼電器的“常開、常閉”觸點，來區分：繼電器線圈未通電時處于斷開的靜觸點，稱為“常開觸點”；處于接通的靜觸點稱為“常閉觸點”。
