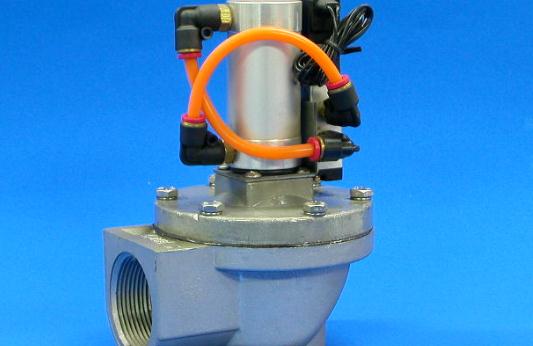

氣動閥的型號與結構-氣動閥的工作原理
氣動閥的型號與結構-氣動閥的工作原理
氣動閥的簡介
氣動閥：借助壓縮空氣驅動的閥門。氣動閥采購時只明確規格、類別、工壓就滿足采購要求的作法，在當前市場經濟環境里是不完善的因?yàn)闅鈩?dòng)閥制造廠家為了產品的競爭，各自均在氣動閥統一設計的構思下，進行不同的創新，形成了各自的企業標準及產品個性。因此在氣動閥采購時較詳盡的提出技術要求，與廠家協調取得共識，作為氣動閥采購合同的附件是十分必要的。
氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
氣動閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
氣動閥的工作原理
氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
1、氣動閥規格及類別，應符合管道設計文件的要求。
2、氣動閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
3、氣動閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；氣動閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。
4、氣動閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。氣動閥標準分國標，美標及日標三種規格。
5、氣動閥的完整描述包含其規格尺寸，材質，連接方式，以及動作方式（其中動作方式分為1：雙作用，2：?jiǎn)巫饔茫?/p>
氣動閥的型號與結構
氣動閥型號
1、氣動閥型號ZHA/B-22，有效面積：350cm2。
2、氣動閥型號ZHA/B-23，有效面積：350cm2。
3、氣動閥型號ZHAB-34，有效面積：560cm2。
4、氣動閥型號ZHA/B-45，有效面積：900cm2。
5、氣動閥型號ZHA/B-56，有效面積：1400cm2。
氣動調節閥由執行機構和閥兩部分組成。
執行機構
按照控制信號的大小產生相應的輸出力，帶動閥桿移動。
閥
直接與介質接觸，通過改變閥芯與閥座間的節流面積調節流體介質的流量。
控制信號給電磁閥通電，電磁閥打開，壓縮空氣進入氣室，推動氣動閥閥膜，然后推動閥桿，閥桿帶動閥心打開或關閉。氣動閥是借助壓縮空氣驅動的閥門。
